Studiu de caz - consolidarea stocării în mediul EDU al ALEF Distribution Slovacia
Formarea profesională este o parte importantă a activităților ALEF Distribution. În plus față de unele cursuri de formare Cisco, care utilizează o conexiune la distanță la mediul de laborator Cisco pentru partea practică a formării, multe alte cursuri de formare sunt acoperite de resurse locale de calcul și stocare. Mediul de servere este construit pe servere blade Cisco, peste care este operat mediul VMware.
În 2022, mediul de stocare era format din rețele de discuri NetApp mai vechi:
- FAS2220, matrice de discuri cu un controler, echipată cu discuri SATA, conectată la clusterul de servere prin 4 x 1Gb ethernet (portchannel) prin protocolul NFS. Matricea de discuri a fost achiziționată în 2013 și și-a depășit cu mult durata de viață preconizată.
- FAS2240-2, matrice de discuri în versiunea HA (dual controller), echipată cu discuri SAS. A fost conectată la clusterul de servere prin 2 x 10 Gb ethernet, prin protocolul NFS. Matricea de discuri a fost achiziționată în 2014 și a început să fie utilizată pentru nevoile mediului EDU în 2016.
- FAS2552, matrice de discuri în versiunea HA (dual controller), echipată cu discuri SAS. A fost conectată la clusterul de servere prin 2 x 2 x 10 Gb ethernet, prin intermediul protocolului NFS. Matricea de discuri a fost achiziționată în 2016 și a început să fie utilizată în 2020 pentru nevoile mediului EDU.
Pe lângă faptul că matricele de discuri FAS2220 și FAS2240-2 erau deja depășite din punct de vedere moral, acestea erau, de asemenea, insuficiente pentru a acoperi nevoile de performanță ale echipei ALEF Expert Center (EC). Cele mai noi VM-uri necesare pentru instruire au cerințe din ce în ce mai mari, nu numai în ceea ce privește memoria și puterea de calcul a serverelor, ci și din perspectiva numărului de operațiuni IO și viteza de acces la date.
Echipa DC a pregătit documente și o propunere de consolidare a soluției, pe baza următoarelor cerințe:
- Consolidarea matricelor de discuri astfel încât acestea să acopere nevoile ALEF Expert Center pentru următorii ani
- Reducerea consumului de energie electrică
- Utilizarea tuturor funcțiilor disponibile ale matricelor de discuri NetApp pentru a maximiza eficiența utilizării resurselor de discuri
Pe baza propunerii, conducerea ALEF a aprobat achiziționarea unei noi matrice de discuri NetApp FAS2750, echipată cu discuri SSD.
După instalarea matricei de discuri FAS2750, a fost necesară migrarea datelor de pe vechile matrice de discuri. Desigur, era posibilă solicitarea de licențe SnapMirror temporare de la NetApp și replicarea de volume întregi de date de la matricele de discuri mai vechi. În schimb, s-a luat decizia de a efectua migrarea la nivelul VMware folosind funcția „vmotion”. Deși acest lucru este mai solicitant pentru administratorii de VM, pe de altă parte, permite efectuarea unei verificări amănunțite a VM-urilor existente și curățarea acestora de VM-urile inutile, vechi și uitate, care s-au acumulat în mediul EDU în ultimii ani.
Pe matricea de discuri FAS2750, funcțiile de eliminare a datelor redundante și de compresie au fost activate pe toate volumele de date. Eficiența de stocare a datelor obținută a depășit toate așteptările.
După cum se poate observa în rezultatul atașat de la matricea de discuri NetApp FAS2750, spațiul economisit prin eliminarea datelor redundante și compresie pe volumele de date individuale variază de la 79% (pe volumul collab_vol1) la 54% (volumul edu_vol1). În termeni absoluți, aceste funcționalități ne-au economisit aproape 10 TB de spațiu pe discuri SSD, ceea ce nu poate fi considerat în niciun caz o cantitate neglijabilă (capacitatea totală utilizabilă a matricei este de aproximativ 16 TB).

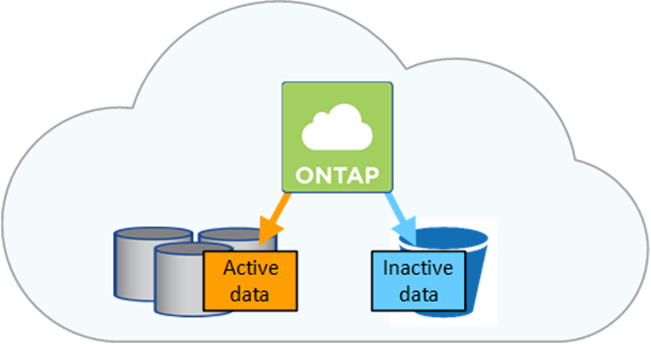

O altă funcționalitate care a fost implementată este FabricPool. Deoarece funcționalitatea FabricPool necesită un spațiu de stocare în cloud, în acest scop este utilizată o matrice de discuri FAS2552 mai veche (echipată cu HDD SAS), care servește, de asemenea, ca datastore pentru VM-uri fără cerințe majore de performanță, precum și ca spațiu de stocare ONTAP S3 în cloud privat. În plus, în cazul în care stocarea ONTAP S3 este utilizată ca target storage, nu este necesară nicio licență pentru funcționalitatea FabricPool.
FabricPool migrează datele inactive de pe dispozitivul de stocare primar și le mută pe un nivel cloud mai ieftin (și mai lent), care în cazul nostru este o matrice de discuri FAS2552 mai veche cu HDD. Datele inactive sunt la nivel de blocuri de 4kB (nu fișiere).
În concluzie, au fost îndeplinite toate cerințele impuse matricelor de discuri utilizate pentru mediul EDU, atât din perspectiva echipei ALEF de management, cât și din perspectiva utilizatorilor. Prin selectarea corectă a dimensiunii și a numărului de volume pe matricele de discuri NetApp FAS2750 și FAS2552, se realizează economii semnificative de spațiu pe disc prin eliminarea datelor redundante și compresia datelor și, în același timp, matricea de discuri NetApp FAS2750 menține o rezervă de capacitate prin mutarea datelor inactive în spațiul de stocare mai ieftin creat pe matricea de discuri NetApp FAS2552 mai veche. În același timp, stocarea primară pe disc NetApp FAS2750 are un timp de răspuns mediu de 0,5 milisecunde, ceea ce poate acoperi cerințele tuturor aplicațiilor virtuale nu numai în prezent, ci și în următorii ani.
Informațiile date sunt extrase din situația din ianuarie 2023.
