Wi-Fi 7 (802.11be) přináší zásadní posun v kapacitě, latenci i stabilitě bezdrátových sítí. Cisco na to reaguje novou generací přístupových bodů Catalyst 9100, které pokrývají široké spektrum scénářů – od malých kanceláří až po extrémně náročná prostředí.
Níže najdeš přehled jednotlivých modelů včetně jejich technických parametrů a doporučeného použití.
Základní Wi-Fi 7 přístupový bod určený pro menší zákazníky. Vhodný pro menší kanceláře, maloobchod, menší ubytovací zařízení apod. Ideální řěšení pro migraci na WiFi 7 přístupové body. Vystačí si s PoE infrastrukturou, která se používala pro minulé generace (802.3af nebo 802.3at) a umožňuje plne zapojit standard WiFi 7 a 6 Ghz pásmo.
|
Standard |
802.11be Wi-Fi 7 — zpětně kompatibilní s ax/ac/n/a/b/g standardy |
|
Počet rádií |
3 klientská rádia + 1 vyhrazené skenovací rádio + 1 IoT/BLE rádio |
|
Klientská rádia |
Dvoupásmový režim: 2x2:2 na 2,4 GHz | 2x2:2 na 6 GHz (5 GHz vypnuto) Dvoupásmový režim: 2x2:2 na 2,4 GHz | 2x2:2 na 5 GHz (6 GHz vypnuto) |
|
Spatial Streams/Prostorové toky |
Celkem 4 toky (2+2 přes dvě pásma) |
|
Agregovaná rychlost |
Až 6 Gbps (dvoupásmová) — 5 764 Mbps na 6 GHz, 344 Mbps na 2,4 GHz |
|
Skenovací rádio |
Vyhrazené třipásmové WIDS/WIPS, analýza spektra, lokační informace (2,4/5/6 GHz) |
|
IoT/BLE rádio |
Integrované Bluetooth Low Energy 6.0,beacon a skenování |
|
Port |
1x RJ45 — 100M / 1G / 2,5G BASE-T |
|
Maximální rychlost |
2,5 Gbps (kabeláž Cat5e, Cat6, nebo Cat6A) |
|
Podpora PoE |
802.3af / 802.3at |
|
USB |
1x USB 2.0 Typ-A s napájením 4,5 W |
Základní Wi-Fi 7 přístupový bod určený pro menší a střední zákazníky. Vhodný pro menší kanceláře, maloobchod, ubytovací zařízení apod.
V připadě modelu CW9172H jde o AP vhodné zejména pro segment hospitality a healthcare. Je ideální pro instalaci do pokojů jako „wall mounted” řešení, nebo tam kde je potřeba za jedním ethernet kabelem poskytnout širší jak bezdrátovou tak i drátovou konektivitu.
|
Standard |
802.11be Wi-Fi 7 — zpětně kompatibilní s ax/ac/n/a/b/g standardy |
|
Počet rádií |
3 klientská rádia + 1 vyhrazené skenovací rádio + 1 IoT/BLE rádio |
|
Klientská rádia |
Třipásmový režim: 2x2:2 na 2,4 GHz | 2x2:2 na 5 GHz | 2x2:2 na 6 GHz Dvoupásmový režim: 2x2:2 na 2,4 GHz | 4x4:4 na 5 GHz (6 GHz vypnuto) |
|
Spatial Streams/Prostorové toky |
Celkem 6 toků (2+2+2 přes tři pásma) |
|
Agregovaná rychlost |
Až 9 Gbps (třipásmová) — 5 764 Mbps na 6 GHz, 2 882 Mbps na 5 GHz, 344 Mbps na 2,4 GHz |
|
Skenovací rádio |
Vyhrazené třipásmové WIDS/WIPS, analýza spektra, lokační informace (2,4/5/6 GHz) |
|
IoT/BLE rádio |
Integrované Bluetooth Low Energy 5.3 (možnost aktualizace na 6.0), beacon a skenování |
|
Port |
1x RJ45 — 100M / 1G / 2,5G BASE-T
CW9172H — navíc 3x RJ45 1Gbps LAN port out 1x s PoE out |
|
Maximální rychlost |
2,5 Gbps |
|
Podpora PoE |
802.3af (min. 12,95 W) / 802.3at (max. 25,5 W) / 802.3bt třída 5 |
|
USB |
1x USB 2.0 Typ-A s napájením 4,5 W |
Výkonný indoorový Wi-Fi 7 přístupový bod s integrovanou všesměrovou anténou, určený pro prostředí se střední až vysokou hustotou uživatelů. Vhodný do kancelářskeho prostředí, škol, nemocnic.
|
Standard |
802.11be Wi-Fi 7 — zpětně kompatibilní s ax/ac/n/a/b/g standardy |
|
Počet rádií |
3 klientská rádia + 1 vyhrazené skenovací rádio + 1 IoT/BLE rádio |
|
Klientská rádia (třipásmový režim) |
2x2:2 na 2,4 GHz | 4x4:4 na 5 GHz | 4x4:4 na 6 GHz |
|
Klientská rádia (dvoupásmový režim / FRA) |
4x4:4 na 2,4 GHz | 4x4:4 na 5 GHz (6 GHz vypnuto) |
|
Spatial Streams/Prostorové toky |
Třípásmový režim: 10 toku (2+4+4) Dvoupasmový FRA režim: 8 toku (4+4) |
|
Agregovaná rychlost |
Až ~17,5 Gbps (třipásmová) 4x4 320 MHz na 6 GHz + 4x4 160 MHz na 5 GHz + 2x2 20 MHz na 2,4 GHz |
|
Skenovací rádio |
Vyhrazené třipásmové WIDS/WIPS, analýza spektra, lokační informace (2,4/5/6 GHz) |
|
IoT/BLE rádio |
Integrované Bluetooth Low Energy 5.3 (možnost aktualizace na 6.0), beacon a skenování |
|
GPS |
Volitelný externí modul GPS/GNSS (CW-ACC-GPS1=) |
|
Integrovaná anténa |
2,4 GHz: 5 dBi všesměrová | 5 GHz: 5 dBi všesměrová | 6 GHz: 6 dBi všesměrová | IoT: 4 dBi všesměrová |
|
Port |
1x RJ45 — 100M / 1G / 2,5G / 5G BASE-T |
|
Maximální rychlost |
5 Gbps (vyžaduje napájení 802.3bt / třída 5) |
|
Rychlost dle PoE |
802.3bt: 1x 5G link | 802.3at: 1x 2,5G link | 802.3af: 1x 1G link |
|
USB |
1x USB 2.0 Typ-A — Napájení 9 W při 802.3bt, 2,5 W při 802.3at |
|
Konzole |
1x konzolový port RJ-45 |
Výkonný indoorový Wi-Fi 7 přístupový bod s možností připojení externích antén. Určený pro prostředí kde je potřeba lépe pracovat s šířením signálu. Vhodný nejen do výrobních prostředí, skladů ale do kancelářského prostředí, škol, nemocnic.
Pozor, nejedná se o AP pro venkovní prostory. AP je třeba chránit před vlivy prostředí jako je vlhkost a teploty pod bodem mrazu.
CW9174 s konektory pro externí antény (DART8 konektor) má stejný rádiový čipset jako CW9174I, ale bez integrované antény. Umožňuje volbu mezi všesměrovou stropní anténou (CW-ANT-T-O2-D8), směrovou anténou (CW-ANT-T-D2-D8) nebo dipol anténou s konektory RP-TNC (CW-ANT-T-O4-R). Pomocí redukčních kabelů je AP oknmpatibilní i s řadou starších RP-TNC antén.
|
Standard |
802.11be Wi-Fi 7 — zpětně kompatibilní s ax/ac/n/a/b/g standardy |
|
Počet rádií |
3 klientská rádia + 1 vyhrazené skenovací rádio + 1 IoT/BLE rádio |
|
Klientská rádia (třípásmový režim) |
2x2:2 na 2,4 GHz | 4x4:4 na 5 GHz | 4x4:4 na 6 GHz |
|
Klientská rádia (dvoupásmový režim / FRA) |
4x4:4 na 2,4 GHz | 4x4:4 na 5 GHz (6 GHz vypnuto) |
|
Spatial Streams/Prostorové toky |
Třipásmový režim: 10 toků (2+4+4) Dvoupásmový FRA režim: 8 toků (4+4) |
|
Agregovaná rychlost |
Až ~17,5 Gbps (třipásmová) 4x4 320 MHz na 6 GHz + 4x4 160 MHz na 5 GHz + 2x2 20 MHz na 2,4 GHz |
|
Skenovací rádio |
Vyhrazené třipásmové WIDS/WIPS, analýza spektra, lokační informace (2,4/5/6 GHz) |
|
IoT/BLE rádio |
Integrované Bluetooth Low Energy 5.3 (možnost aktualizace na 6.0), beacon a skenování |
|
Typ antény |
Externí — vyžaduje samostatné zakoupení antény (DART8 konektor) |
|
Všesměrová anténa CW-ANT-T-O2-D8 |
2,4 GHz: 2 dBi všesměrová | 5 GHz: 5 dBi všesměrová | 6 GHz: 5 dBi všesměrová | IoT: 2 dBi všesměrová |
|
Směrová anténa CW-ANT-T-D2-D8 |
2,4 GHz: 6,6 dBi směrová (uhel 75°x75°) | 5 GHz: 5,7 dBi (75°x75°) | 6 GHz: 5,7 dBi (75°x75°) | IoT: 6,0 dBi |
|
Dipol anténa CW-ANT-T-O4-R |
RP-TNC konektor, všesměrová: 2,4 GHz 3 dBi | 5 GHz 5 dBi | 6 GHz 5 dBi. Vyzaduje redukci AIR-CAB002-D8-R= nebo CW-CAB-001-D8-R4 |
|
Akcelerometr |
Dostupný přes externí antény CW-ANT-T-D2-D8 nebo CW-ANT-T-O2-D8 (detekce sklonu a orientace) |
|
Port |
1x RJ45 — 100M / 1G / 2,5G / 5G BASE-T |
|
Maximální rychlost |
5 Gbps (vyžaduje napájení 802.3bt / třída 5) |
|
Rychlost dle PoE |
802.3bt: 1x 5G link | 802.3at: 1x 2,5G link | 802.3af: 1x 1G link |
|
USB |
1x USB 2.0 Typ-A — Napájení 9 W při 802.3bt, 2,5 W při 802.3at |
|
Konzole |
1x konzolový port RJ-45 |
Vysoce výkonný třipásmový Wi-Fi 7 indoor přístupový bod se všesměrovými anténami, vhodný pro prostředí s vysokou hustotou klientů nejen v enterprise řešeních.
|
Standard |
802.11be Wi-Fi 7 — zpětně kompatibilní s ax/ac/n/a/b/g standardy |
|
Počet rádií |
3 klientská rádia + 1 vyhrazené skenovací rádio + 1 IoT/BLE rádio |
|
Klientská rádia |
Třipásmové: 4x4:4 na 2,4 GHz | 4x4:4 na 5 GHz | 4x4:4 na 6 GHz Možnost Flex: XOR rádio na 6 GHz lze přepnout jako druhé 5 GHz rádio |
|
Spatial Streams/Prostorové toky |
Celkem 12 toků (4+4+4 přes tři pásma) |
|
Agregovaná rychlost |
Až ~18 Gbps — 11 520 Mbps na 6 GHz, 5 700 Mbps na 5 GHz, 688 Mbps na 2,4 GHz |
|
Skenovací rádio |
Vyhrazené třipásmové WIDS/WIPS, analýza spektra, lokační informace (2,4/5/6 GHz) |
|
IoT/BLE rádio |
Integrované Bluetooth Low Energy 5.3 (možnost aktualizace na 6.0), beacon a skenování |
|
GPS |
Vestavěný modul GPS/GNSS pro lokalizaci a onboarding |
|
Port |
1x RJ45 — 1G / 2,5G / 5G / 10G BASE-T |
|
Maximální rychlost |
10 Gbps (vyžaduje napájení 802.3bt / třída 5) |
|
Rychlost dle PoE |
802.3bt: 1x 10G | 802.3at: 1x 2,5G | 802.3af: 1x 1G |
|
USB |
1x USB 2.0 Typ-A s napájením 9 W (aktivní pouze při PoE standardu 802.3bt) |
|
Konzole |
1x konzolový port RJ-45 |
Vysoce výkonný třipásmový Wi-Fi 7 indoor přístupový bod s směrovými anténami, vhodný pro prostředí s vyšší hustotou klientů nejen v enterprise řešeních.
Integrovaná směrová anténa umožnuje využití a zaměření se na specifické pokrytí s vyšší hustotou klientů v atypických prostředích. Chodby, sály, atria apod.
|
Standard |
802.11be Wi-Fi 7 — zpětně kompatibilní s ax/ac/n/a/b/g standardy |
|
Počet rádií |
3 klientská rádia + 1 vyhrazené skenovací rádio + 1 IoT/BLE rádio |
|
Klientská rádia |
Třipásmové: 4x4:4 na 2,4 GHz | 4x4:4 na 5 GHz | 4x4:4 na 6 GHz Možnost Flex: XOR rádio na 6 GHz lze přepnout jako druhé 5 GHz rádio |
|
Spatial Streams/Prostorové toky |
Celkem 12 toků (4+4+4 přes tři pásma) |
|
Agregovaná rychlost |
Až ~18 Gbps — 11 520 Mbps na 6 GHz, 5 700 Mbps na 5 GHz, 688 Mbps na 2,4 GHz |
|
Typ antény |
Integrovaná směrová: 2,4 GHz 7 dBi (80°x80°), 5 GHz 8 dBi (70°x70°), 6 GHz 8 dBi (70°x70°) |
|
Skenovací rádio |
Vyhrazené třipásmové WIDS/WIPS, analýza spektra, lokační informace (2,4/5/6 GHz) |
|
IoT/BLE rádio |
Integrované Bluetooth Low Energy 5.3 (možnost aktualizace na 6.0), beacon a skenování |
|
GPS |
Vestavěný modul GPS/GNSS pro lokalizaci a onboarding |
|
Port |
1x RJ45 — 1G / 2,5G / 5G / 10G BASE-T |
|
Maximální rychlost |
10 Gbps (vyžaduje napájení 802.3bt / třída 5) |
|
Rychlost dle PoE |
802.3bt: 1x 10G | 802.3at: 1x 2,5G | 802.3af: 1x 1G |
|
USB |
1x USB 2.0 Typ-A s napájením 9 W (aktivní pouze při PoE standardu 802.3bt) |
|
Konzole |
1x konzolový port RJ-45 |
Ultra-výkonný Wi-Fi 7 indoor přístupový bod navržený pro nejnáročnejší prostředí s vysokou hustotou klientů: stadiony, konferenční sály, rozsáhle podnikové nebo školské kampusy a kritické aplikace jako AR/VR a streamování videa v extrémně vysokém rozlíšení.
|
Standard |
802.11be Wi-Fi 7 — zpětně kompatibilní s ax/ac/n/a/b/g standardy |
|
Počet rádií |
4 klientská rádia + 1 vyhrazené skenovací rádio + 1 IoT/BLE rádio |
|
Klientská rádia (Třipásmový režim, výchozí) |
4x4:4 na 2,4 GHz | 4x4:4 na 5 GHz (cela sířka pásma) | 4x4:4 na 6 GHz |
|
Klientská rádia (Čtyřnásobný režim) |
4x4:4 na 2,4 GHz | 4x4:4 na 5 GHz UNII-1/2 (nízke pásmo) | 4x4:4 na 5 GHz UNII-2E/3 (vysoké pásmo) | 4x4:4 na 6 GHz |
|
Spatial Streams/Prostorové toky |
Třipásmový režim: 12 toků (4+4+4) Čtyřnasobný režim: 16 toků (4+4+4+4) |
|
Agregovaná rychlost |
24 Gbps (quad režim) — 11 520 Mbps na 6 GHz, 5 700 Mbps na každé 5 GHz rádio, 688 Mbps na 2,4 GHz |
|
Skenovací rádio |
Vyhrazené třipásmové WIDS/WIPS, analýza spektra, lokační informace (2,4/5/6 GHz) |
|
IoT/BLE rádio |
Integrované Bluetooth Low Energy 5.3 (možnost aktualizace na 6.0), beacon a skenování |
|
GPS |
Vestavěný modul GPS/GNSS pro lokalizaci a onboarding |
|
Porty |
2x RJ45 — 1G / 2,5G / 5G / 10G BASE-T každý (dual multigigabitový) |
|
Maximální rychlost |
2x 10 Gbps (dual uplinky — podpora PoE-in a redundance spoje) |
|
Rychlost dle PoE |
802.3bt trida 6 (47 W): 2x 10G | 802.3at (25,5 W): 2x 2,5G | 802.3af (13,95 W): 1x 1G |
|
USB |
1x USB 2.0 Typ-A s napájením 9 W (aktivní pouze při PoE standardu 802.3bt) |
|
Konzole |
1x konzolový port RJ-45 |
První enterprise-grade přístupový bod Wi-Fi 7 certifikovaný pro velké veřejné prostory na světě. Konvertibilní vnitřní/venkovní jednotka se softwarově konfigurovatelnou prostorovou směrovostí antén. Ideálni pro stadiony, arény, letište, konference, festivaly a jiné rozsáhlé prostory s vysokou hustotou uživatelů, které lze tímto AP obsloužit rozdělením do menších skupin. Disponuje certifikací IP65/IP67 (s venkovním modulem) a odolnosti vůči větru až 266 km/h. Plná podpora 6 GHz spektra i ve venkovním prostředí (zatím mimo EU).
|
Standard |
802.11be Wi-Fi 7 — zpětně kompatibilní s ax/ac/n/a/b/g standardy |
|
Počet rádií |
4 klientská rádia + 1 vyhrazené skenovací rádio + 1 IoT/BLE rádio |
|
Klientská rádia (třipásmový režim, výchozí) |
4x4:4 na 2,4 GHz | 4x4:4 na 5 GHz (cela sirka pasma) | 4x4:4 na 6 GHz |
|
Klientská rádia (čtyřnásobný / quad režim) |
4x4:4 na 2,4 GHz | 4x4:4 na 5 GHz nizke pasmo (UNII-1/2) | 4x4:4 na 5 GHz vysoke pasmo (UNII-2E/3) | 4x4:4 na 6 GHz |
|
Spatial Streams/Prostorové toky |
Třipásmový režim: 12 toků (4+4+4) Čtyřnasobný režim: 16 toků (4+4+4+4) |
|
Agregovaná rychlost |
24 Gbps (quad režim) — 11 520 Mbps na 6 GHz, 5 700 Mbps na každé 5 GHz rádio, 688 Mbps na 2,4 GHz |
|
Skenovací rádio |
Vyhrazene tripasmove WIDS/WIPS, RF analytika (2,4/5/6 GHz) |
|
IoT/BLE rádio |
Integrované Bluetooth Low Energy 6.0+,beacon a skenování |
|
GPS |
Vestavěný modul GPS/GNSS pro lokalizaci a onboarding |
|
Vzory antény |
Softwarově konfigurovatelné: boresight (35°x35°), wide (70°x70°), front & back (35°x35°) |
|
Externí konektory antén |
4 barevně odlíšené konektory pro externí antény (podporovaná CW-ANT-T-D3-N — trojpásmová směrová anténa) |
|
Integrovaná vnitřní anténa (boresigh, wide, front & back) |
2,4 GHz: 6 dBi | 5 GHz: 12 dBi | 6 GHz: 12 dBi |
|
Nasazení |
Vnitřní (výchozí) nebo venkovni s volitelným venkovním „enviromentálním“ krytem (CW-ACC-9179-B-00): IP65/IP67, -20 až +60 degC, odolnost vůčí větru až 266 km/h |
|
Porty |
2x RJ45 — 100M / 1G / 2,5G / 5G / 10G BASE-T každý (dual multigigabitový) |
|
Maximální rychlost |
2x 10 Gbps (vyzaduje kabel Cat 6/6A a napajeni 802.3bt Class 6) |
|
Rychlost dle PoE |
802.3bt Class 6 (UPOE, 47 W): 2x 10G | 802.3at PoE+ quad režim: 2x 2,5G | 802.3at tri rezim: 2x 1G | 802.3af: 1x 1G (pouze konfigurace) |
|
Redundance |
Dual uplink — podpora PoE-in a redundance spoje (hitless failover) |
|
Konzole |
1x konzolový port RJ-45 (115 200 bps) |

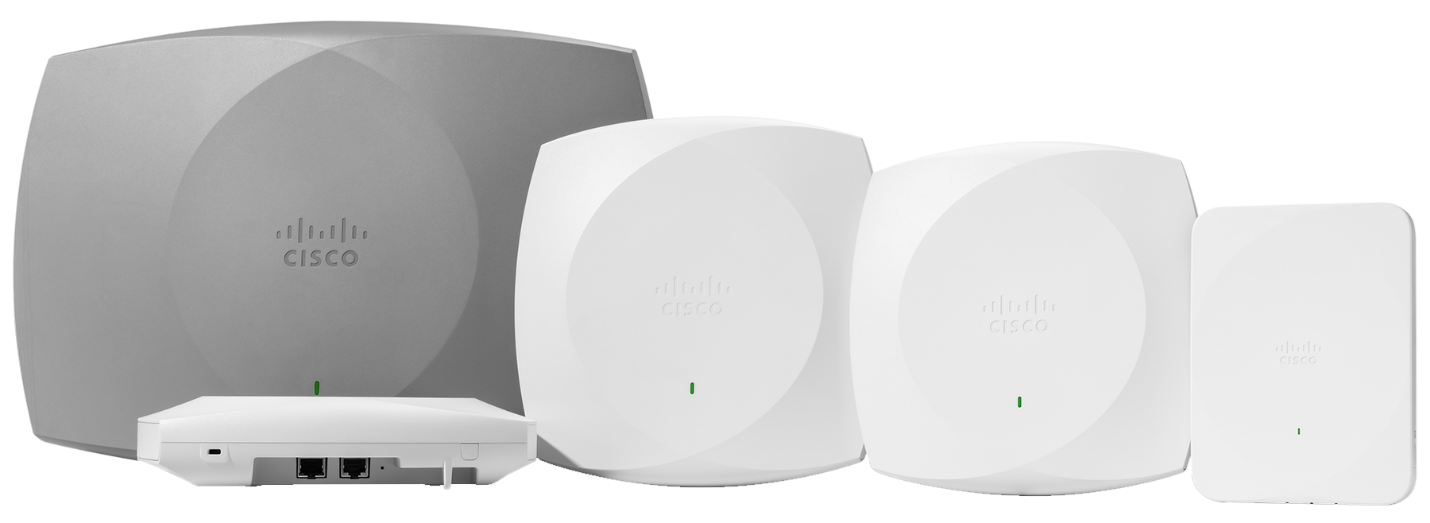

Cisco Catalyst 9100 Wi-Fi 7 portfolio pokrývá celé spektrum nasazení:
Díky Wi-Fi 7, MLO a pokročilé správě rádií jde o platformu připravenou na budoucnost bezdrátových sítí.
