NetApp ADP – Kockica koja je nedostajala!
Pored svih prednosti koje DataOntap ima, poput patentirane Snapshot tehnologije, RAID DP softverskog RAID-a, deduplikacije, kompresije, Thin Provisioning-a, i mnogih drugih tehnologija koji u zbiru dramatično štede efektivan prostor na diskovima, uvek je postojao taj gorak ukus u slučaju Active/Active konfiguracija sa inicijalno malim brojem diskova (najčešće 12) u kojima je DataOntap zahtevao minimalan, ali neophodan agregat za svaki od kontrolera.
Ovo je u praksi dovodilo do toga da se korisnik takvog sistema opredeli za dve konfiguracije:
- Simetričnu sa 2 agregata po 6 diskova dodeljenih svakom od kontrolera
- Asimetričnu u kojoj se veštački pravila Active/Passive konfiguracija u kojoj su kreirana 2 agregata, (jedan minimalno potreban sa 3 diska i manjim nivoom zaštite - RAID 4) i drugim, koji je koristio preostalih 9 diskova u RAID DP konfiguraciji na kojima su se zaista skladištili korisnički podaci.
U obe varijante (simetričnoj ili asimetričnoj) kapacitet je praktično bio prepolovljen, pa se za podatke koristilo maksimalnih 6 diskova od ukupno 12.
Obzirom da je tržište u regionu takvo da ceni kvalitet, ali su potrebe velikog broja kompanija za količinom uskladištenih podataka relativno male, konfiguracije sa 12 diskova bile su nešto što je bilo prilično traženo. Iz gore pomenutih razloga, dosta korisnika je pravilo kompromis i, pored izuzetno naprednih NetApp funkcionalnosti u odnosu na konkurente, biralo rešenja koja su uveliko podsećala na skladište diskova sa gotovo nikakvom inteligencijom.
Sve u svemu, NetApp vizija inteligentnog i efikasnog storage sistema nije se uklapala u ovim graničnim slučajevima (konfiguracije sa 12 internih diskova), sve do trenutno aktuelne verzije DataONTAP operativnog sistema 8.3.2!
Naime, ova verzija donosi jednu značajnu izmenu koja ovaj “problem” rešava – ADP!
ADP – Advanced Drive Partitioning
Advanced Drive Partitioning je funkcionalnost omogućena na FAS25xx/AFF8xxx serijama koja dramatično povećava raspoloživi prostor na konfiguracijama sa 12 ili više diskova.
O čemu se zapravo radi?

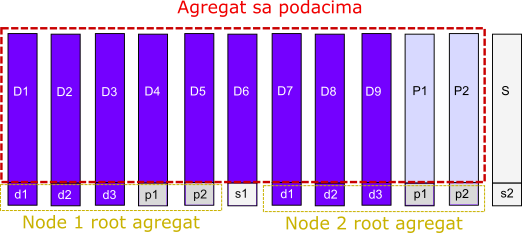

Više ne postoji potreba za obaveznim fizičkim agregatom sastavljenim od minimum tri diska koji se vezuju za svaki od kontrolera u HA konfiguraciji, već se sami diskovi particionišu na dva dela: manji, namenjen sistemskom delu i značajno veći, namenjen skladištenju korisničkih podataka. Grafički prikaz dat je na slici.
Kao što se vidi na slici, FAS25xx/AFF8xxx konfiguracija sa 12 internih diskova sada ima agregat za podatke od čak 9 diskova, uz maksimalnu RAID DP zaštitu podataka i zadržanim kontinualnim radom čak i u slučaju otkaza jednog od kontrolera. (noda)
Iako je u ovoj konfiguraciji jedan od kontrolera pasivan, (stand-by) to ne predstavlja problem jer je mogućnost agregata još uvek ispod mogućnosti procesuiranja jednog od dva kontrolera na sistemu.

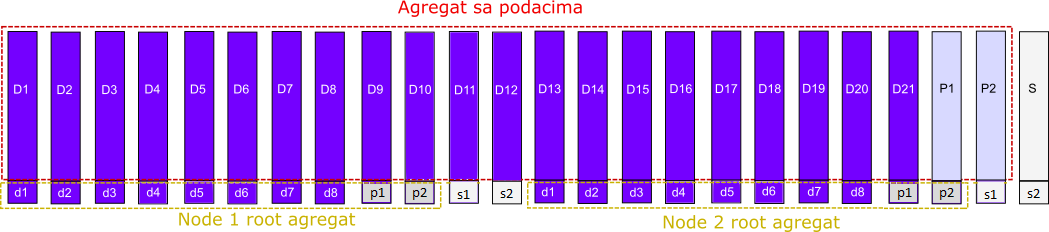

Na sistemima FAS25xx serije u koje je moguće interno uskladištiti 24 diska, ADP omogućava ekstremnu iskorišćenost prostora uz podatak da je na njemu, u slučaju Active/Passive konfiguracije, moguće kreirati agregat od čak 21 data diska za skadištenje podataka (uz dva namenjena za RAID DP paritet i jednim hot spare diskom). Grafički prikaz dat je na slici.
Ono što je bitno napomenuti je da se sa “klasičnog” particionisanja diskova na ADP ne može preći prostim upgrade-om sa ranijih verzija DataONTAP OS-a, pa je ova funkcionalnost primenljiva na novim sistemima serije FAS25xx-AFF8xxx koji ili dolaze sa verzijom 8.3.2 ili sa ranijom verzijom, jer je za prelazak neophodno reinicijalizovanje diskova, tj. prethodno brisanje podataka.
Obzirom na benefite koje donosi, korisnici FAS25xx produkcionih sistema treba da razmisle o migraciji i pored mogućeg downtime-a kako bi, bez ulaganja u dodatni hardver, značajno povećali kako efektivni kapacitet tako i performanse sistema koji imaju. (veći broj rotirajućih diskova u agregatu)
Još jedna dobra stvar vezana za ADP je situacija u kojoj se radi proširenje kapaciteta sistema. Nova polica sa diskovima može se alocirati kontroleru koji je do tada bio “pasivan” i na taj način izbalansirati opterećenje storage procesora.
ADP na modelu FAS2520
Obzirom da FAS2520 ima mesta za 12 internih diskova, moguće je kreirati data agregat sa 9 data diskova.
ADP na modelima FAS2552/FAS2554
Obzirom da oba modela primaju po 24 interna diska, moguće je kreirati agregat od maksimalnih 21 data diskova!
ADP na AFF8xxx seriji
Obzirom da je ADP podržan i na AFF (All Flash FAS) konfiguracijama, sa dodatno naglim porastom kapaciteta SSD diskova, uštede primene ADPa su značajne. Kod AFF Sistema, maksimalan broj diskova iznosi 48!
